ADUM3224WARZ-RL7

ADUM3224WARZ-RL7 yra siauro korpuso, 16-pin SOIC paketo izoliuota vartų tvarkyklė, siūlanti didelio našumo ir saugos funkcijas įvairioms programoms. Ši integruota vartų tvarkyklė skirta valdyti maitinimo jungiklius aukštesnėse ir žemose pusėse, palyginti su įėjimu. Su didžiausia išėjimo srove 4 A, jis gali efektyviai valdyti galios MOSFET ir IGBT galios elektronikos sistemose.

Siųsti užklausą

Aprašymas

Techniniai parametrai

Izoliuotų vartų pavara ADUM3224WARZ-RL7 siūlo platų pritaikymo spektrą ir privalumų pramoninėse sistemose. Aukšta darbinė įtampa, aukšto dažnio veikimas, platus įvesties loginės įtampos diapazonas ir saugos funkcijos daro jį nepakeičiamu komponentu variklių pavarose, galios keitikliuose, maitinimo šaltiniuose, elektrinių transporto priemonių sistemose, saulės energijos keitikliuose, medicinos įrangoje ir kt. Inžinieriai ir dizaineriai gali panaudoti jos galimybes, kad padidintų sistemos našumą, energijos vartojimo efektyvumą ir saugumą įvairiose programose.

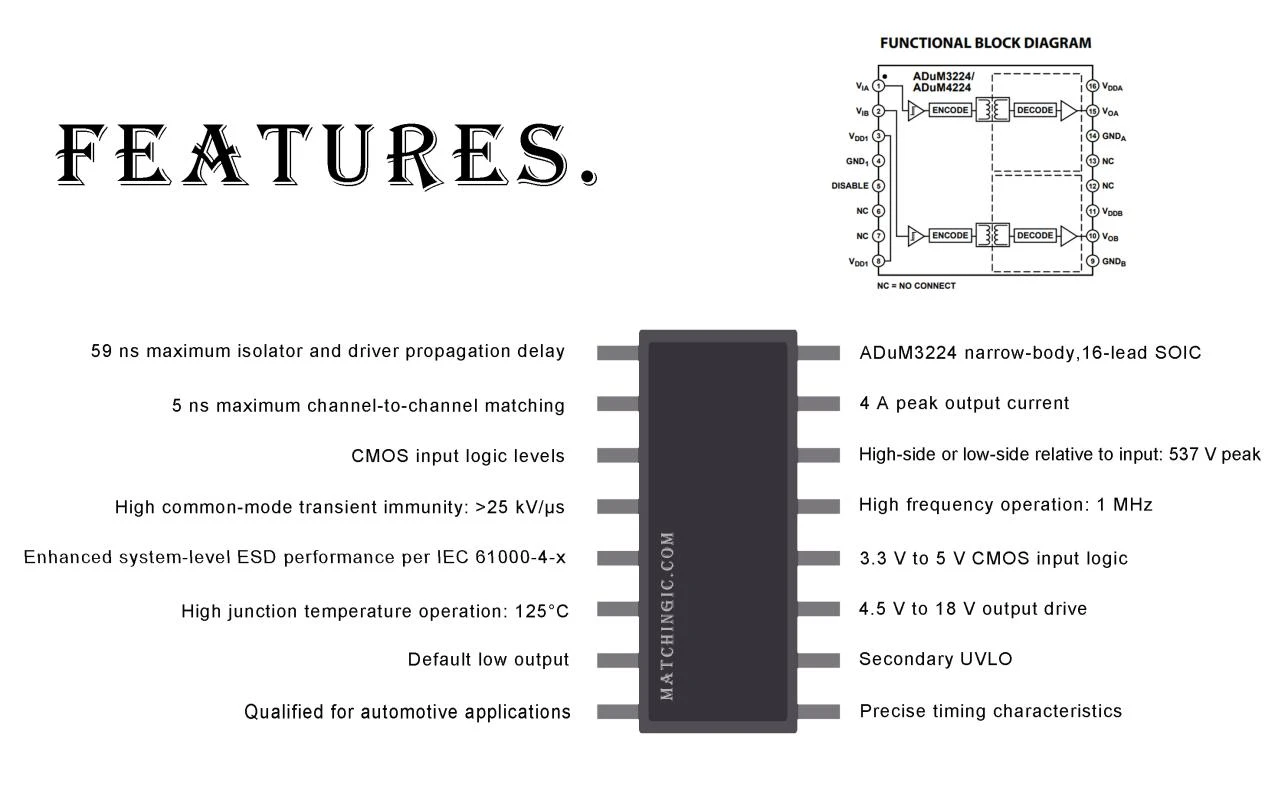

product-1265-807

Susiję produktai:

Gamintojo dalis	ADUM3224WARZ	ADUM3224WARZ-RL7	ADUM3224WBRZ	ADUM3224WBRZ-RL7	ADUM3224WCRZ	ADUM3224WCRZ-RL7
apibūdinimas	DGTL ISO GATE DVR	DGTL ISO GATE DVR	DGTL ISO GATE DVR	DGTL ISO GATE DVR	DGTL ISO GATE DVR	DGTL ISO GATE DVR
Atsargos	30000	30000	30000	30000	30000	30000
Produkto būsena	Aktyvus	Aktyvus	Aktyvus	Aktyvus	Aktyvus	Aktyvus
Technologijos	Talpinė jungtis	Talpinė jungtis	Talpinė jungtis	Talpinė jungtis	Talpinė jungtis	Talpinė jungtis
Kanalų skaičius	2	2	2	2	2	2
Įtampa – izoliacija	3000 Vrms	3000 Vrms	3000 Vrms	3000 Vrms	3000 Vrms	3000 Vrms
Įprasto režimo trumpalaikis imunitetas (min.)	25kV/μs	25kV/μs	25kV/μs	25kV/μs	25kV/μs	25kV/μs
Skleidimo delsa tpLH / tpHL (maks.)	54ns, 54ns	54ns, 54ns	54ns, 54ns	54ns, 54ns	54ns, 54ns	54ns, 54ns
Srovė – išėjimas aukštas, žemas	4A, 4A	4A, 4A	4A, 4A	4A, 4A	4A, 4A	4A, 4A
Įtampa – išėjimo maitinimas	4.5 V ~ 18 V	4.5 V ~ 18 V	7.5V ~ 18V	7.5V ~ 18V	11.5V ~ 18V	11.5V ~ 18V
Darbinė temperatūra	-40 laipsnis ~ 125 laipsniai	-40 laipsnis ~ 125 laipsniai	-40-C ~ 125-C	-40 laipsnis ~ 125 laipsniai	-40-C ~ 125-C	-40-C ~ 125-C
Pakuotė / Dėklas	SOP16	SOP16	SOP16	SOP16	SOP16	SOP16
Paketas	Juosta ir ritė (TR)	Juosta ir ritė (TR)	Juosta ir ritė (TR)	Juosta ir ritė (TR)	Juosta ir ritė (TR)	Juosta ir ritė (TR)

Programos:

Perjungiami maitinimo šaltiniai

Izoliuotos IGBT/MOSFET vartų pavaros

Pramoniniai inverteriai

Automobiliai

Bendras aprašymas:

TheADuM3224 / ADuM4224¹yra 4 A izoliuoti, pusiau tilto vartų tvarkyklės, kuriose naudojama Analog Devices, Inc., iCoupler® technologija, užtikrinanti nepriklausomus ir izoliuotus aukštosios ir žemosios pusės išėjimus. ADuM3224 suteikia 3000 V rms izoliaciją siauro korpuso 16-švino SOIC pakete, o ADuM4224 – 5000 V rms plataus korpuso 16-švino SOIC pakete. Derinant didelės spartos CMOS ir monolitinių transformatorių technologiją, šie izoliavimo komponentai užtikrina išskirtines eksploatacines charakteristikas, pranašesnes už alternatyvas, tokias kaip impulsinių transformatorių ir vartų pavarų derinys.

ADuM3224/ADuM4224 izoliatoriai turi du nepriklausomus izoliuotus kanalus. Jie veikia su įvesties maitinimu nuo 3.0 V iki 5,5 V, todėl yra suderinami su žemesnės įtampos sistemomis. Palyginti su vartų tvarkyklėmis, naudojančiomis aukštos įtampos lygio transliavimo metodikas, ADuM3224/ADuM4224 suteikia tikrosios galvaninės izoliacijos tarp įvesties ir kiekvieno išėjimo pranašumus. Kiekvienas išėjimas gali būti nuolat veikiamas iki 537 V didžiausios įtampos, palyginti su įėjimu, taip palaikomas žemos pusės perjungimas į neigiamą įtampą. Diferencinė įtampa tarp viršutinės ir žemosios pusės gali siekti iki 800 V.

Dėl to ADuM3224/ADuM4224 užtikrina patikimą IGBT/MOSFET konfigūracijų perjungimo charakteristikų valdymą esant įvairioms teigiamoms arba neigiamoms perjungimo įtampoms.
