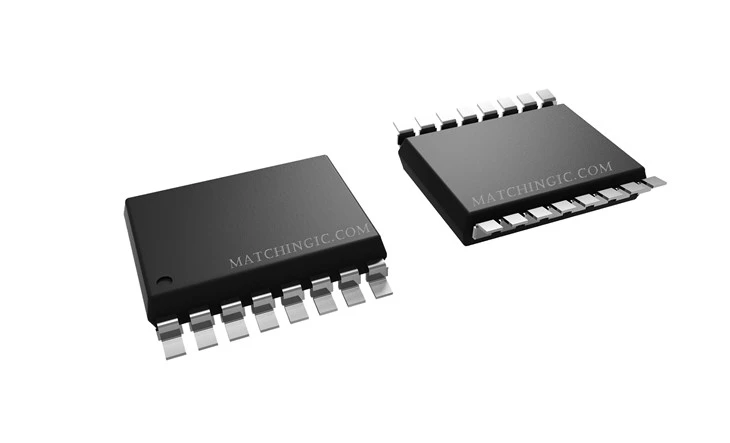

ADUM1300WSRWZ-RL

ADUM1300WSRWZ-RL yra universalus skaitmeninis izoliatorius, sunaudojantis mažai energijos ir pasižymintis universaliu duomenų perdavimo spartos našumu. Jis veikia 5 V ir 3 V įtampą, sunaudoja tik 0,8 mA vienam kanalui esant 0–2 Mbps greičiui ir efektyviai valdo didelės spartos 90 Mbps ryšį.

· Bendrosios paskirties daugiakanalis izoliavimas

· SPI sąsajos / duomenų keitiklio izoliacija

·RS-232/RS-422/RS-485 siųstuvai-imtuvai

·Pramoninės lauko magistralės izoliacija

·Automobilinė sistema

ADuM1300 / ADuM1301¹yra trijų kanalų skaitmeniniai izoliatoriai, pagrįsti Analog Devices, Inc., iCoupler® technologija. Derinant didelės spartos CMOS ir monolitinio transformatoriaus technologiją, šie izoliavimo komponentai užtikrina išskirtines veikimo charakteristikas, pranašesnes už alternatyvas, tokias kaip optronai.

Vengdami naudoti šviesos diodus ir fotodiodus, iCoupler įrenginiai pašalina projektavimo sunkumus, dažniausiai susijusius su optronais. Įprastos optronų problemos, susijusios su neapibrėžtu srovės perdavimo santykiu, netiesinėmis perdavimo funkcijomis ir temperatūros bei eksploatavimo trukmės poveikiu, pašalinamos naudojant paprastas iCoupler skaitmenines sąsajas ir stabilias veikimo charakteristikas. Naudojant šiuos „iCoupler“ produktus nereikia išorinių tvarkyklių ir kitų atskirų komponentų. Be to, iCoupler įrenginiai sunaudoja nuo dešimtosios iki šeštadalio optronų galios esant panašiam signalo duomenų greičiui.

ADuM1300/ADuM1301 skyrikliai suteikia tris nepriklausomus izoliavimo kanalus įvairiomis kanalų konfigūracijomis ir duomenų perdavimo sparta (žr. Užsakymo vadovą). Abu modeliai veikia su maitinimo įtampa iš abiejų pusių svyruoja nuo 2,7 V iki 5,5 V, todėl yra suderinama su žemesnės įtampos sistemomis, taip pat įgalina įtampos perkėlimo funkciją per izoliacijos barjerą. Be to, ADuM1300/ADuM1301 užtikrina mažą impulso pločio iškraipymą (<2ns for CRW grade) and tight channel-to-channel matching (<2ns for CRW grade). Unlike other optocoupler alternatives, the ADuM1300/ADuM1301 isolators have a patented refresh feature that ensures dc correctness in the absence of input logic transitions and when power is not applied to one of the supplies.
