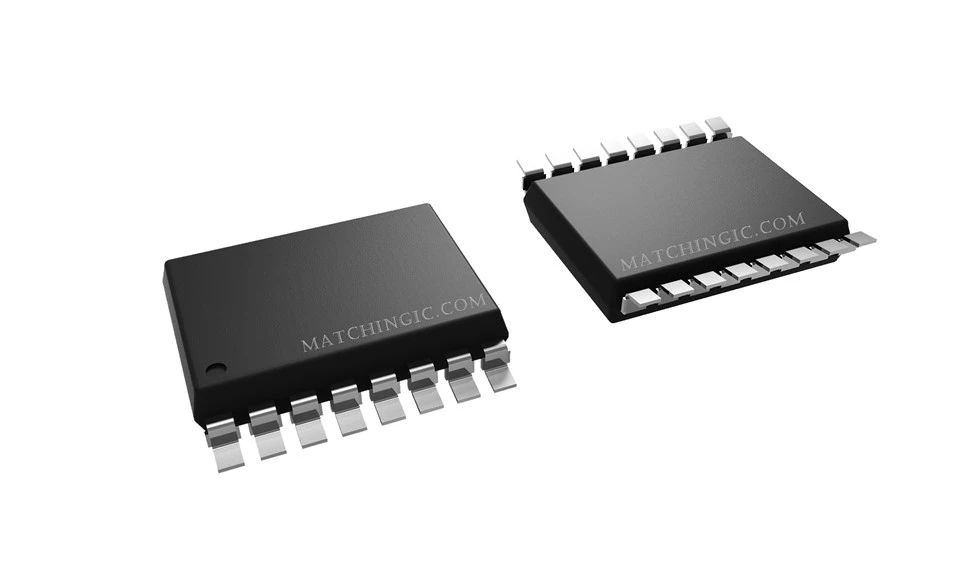

ISO6742FDWR
Aprašymas
Techniniai parametrai
Susiję produktai:
|
Gamintojo dalis |
ISO6742FDWR |
ISO6742FQDWRQ1 |
|
apibūdinimas |
Skaitmeninis izoliatorius |
Skaitmeninis izoliatorius |
|
Atsargos |
30000 |
30000 |
|
Produkto būsena |
Aktyvus |
Aktyvus |
|
Technologijos |
Talpinė jungtis |
Talpinė jungtis |
|
Tipas |
Pagrindinis tikslas |
Pagrindinis tikslas |
|
Įtampos izoliacija |
5000 Vrms |
5000 Vrms |
|
Duomenų perdavimo sparta |
50 Mbps |
50 Mbps |
|
Izoliuota galia |
Nr |
Nr |
|
Kanalų skaičius |
4 |
4 |
|
Įėjimai – 1 pusė / 2 pusė |
2/2. |
2/2. |
|
Kanalo tipas |
Vienakryptis |
Vienakryptis |
|
Įprasto režimo trumpalaikis imunitetas (min.) |
50kV/us |
50kV/us |
|
Skleidimo delsa tpLH ir tpHL (maks.) |
18ns, 18ns |
18ns, 18ns |
|
Impulso pločio iškraipymas (maks.) |
7ns |
7ns |
|
Kilimo / kritimo laikas (tipas) |
2,6 ns, 2,6 ns |
2,6 ns, 2,6 ns |
|
Įtampa – maitinimas |
2.25V ~ 5.5V |
2.25V ~ 5.5V |
|
Darbinė temperatūra |
-40-C ~ 125-C |
-40-C ~ 125-C |
|
Pakuotė / Dėklas |
WSOP16(7,5x1,27)10,5 |
WSOP16(7,5x1,27)10,5 |
|
Paketas |
Juosta ir ritė (TR) |
Juosta ir ritė (TR) |
Programos:
• Maitinimo šaltiniai
• Tinklelis, Elektros skaitiklis
• Variklio pavaros
• Gamyklos automatika
• Pastatų automatika
• Apšvietimas
• Prietaisai
Apibūdinimas:
ISO674x įrenginiai yra didelio našumo keturių kanalų skaitmeniniai izoliatoriai, idealiai tinkantys ekonomiškoms programoms, kurioms reikia iki 5000 VRMS izoliacijos įvertinimų pagal UL 1577. Šie įrenginiai taip pat yra sertifikuoti VDE, TUV, CSA ir CQC.
ISO674x įrenginiai užtikrina aukštą elektromagnetinį atsparumą ir mažą emisiją esant mažam energijos suvartojimui, tuo pačiu izoliuodami CMOS arba LVCMOS skaitmeninius įėjimus/išėjimus. Kiekvienas izoliacijos kanalas turi loginį įvesties ir išvesties buferį, atskirtą TI dviguba talpine silicio dioksido (SiO2) izoliacijos barjeru. Šiuose įrenginiuose yra įjungimo kaiščiai, kurie gali būti naudojami atitinkamų išėjimų didelės varžos nustatymui, kai naudojami keli pagrindiniai vairavimo įrenginiai. ISO6740 įrenginyje yra visi keturi tos pačios krypties kanalai, ISO6741 įrenginyje yra trys į priekį ir vienas atgalinės krypties kanalai, o ISO6742 įrenginyje yra du pirmyn ir du atgalinės krypties kanalai. Įvesties galios arba signalo praradimo atveju numatytoji išvestis yra didelė įrenginiams be priesagos F ir žema įrenginių su priesaga F. Daugiau informacijos rasite skyriuje Įrenginio funkciniai režimai.
Populiarus Žymos: iso6742fdwr, Kinija iso6742fdwr gamintojai, tiekėjai
