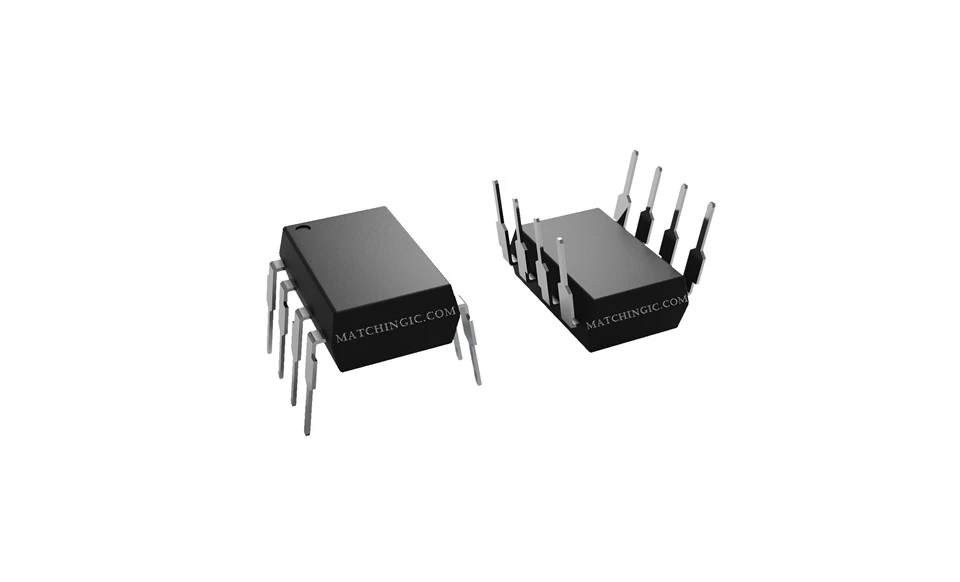

ASSR-1520-002E

· Pramoninė kontrolė

·Gamyklos automatika

·Duomenų surinkimo sistema

·Matavimo priemonė

· Medicinos sistema

·Apsaugos sistema

· EMR/Reed relės keitimas

„Broadcom® ASSR{0}}XX“ serija yra specialiai sukurta didelės srovės programoms, kurios dažniausiai naudojamos pramonėje.

ASSR{{0}}XX serija susideda iš AlGaAs infraraudonųjų spindulių šviesos diodo (LED) įvesties pakopos, kuri yra optiškai sujungta su aukštos įtampos išėjimo detektoriaus grandine. Detektorius susideda iš didelės spartos fotovoltinių diodų matricos ir tvarkyklės grandinės, skirtos įjungti ir išjungti du atskirus aukštos įtampos MOSFET. Relė įsijungia (kontaktas užsidaro) esant mažiausiai 3 mA įėjimo srovei per įvesties šviesos diodą. Relė išsijungia (kontaktas atsidaro), kai įėjimo įtampa yra 0,8 V ar mažesnė.

Vieno kanalo konfigūracijos ASSR-1510 ir ASSR1511 yra lygiavertės 1 A formos elektromechaninėms relėms (EMR), o dviejų kanalų konfigūracijos ASSR-1520 ir ASSR-1530 yra lygiavertės iki 2 A formos EMR. Juos galima įsigyti su 4-pin SO, 6-pin DIP, 8-pin DIP ir "gull wing" paviršinio tvirtinimo DIP paketams ir tikro paviršiaus tvirtinimo SO-8kaiščiu. Jų elektrinės ir perjungimo charakteristikos nurodytos temperatūros diapazone nuo –40 laipsnių iki +85 laipsnių.

ASSR{{0}} įgalina AC/DC ir tik nuolatinės srovės išvesties jungtis. Jungiant tik su nuolatine srove, išėjimo srovė IO padidėja iki 2A, o įjungimo varža R(ON) sumažėja iki 0,2Ω.
